曲線¶

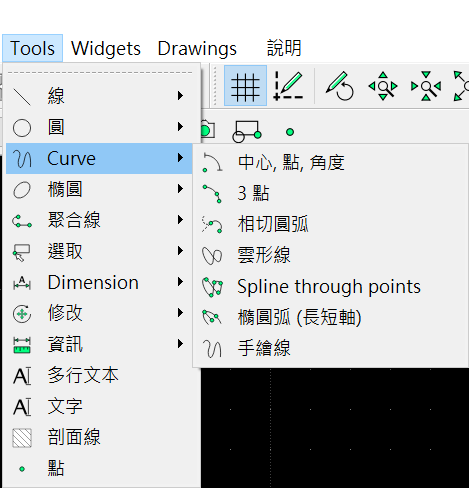

ALT ‣ Tools ‣ Curve

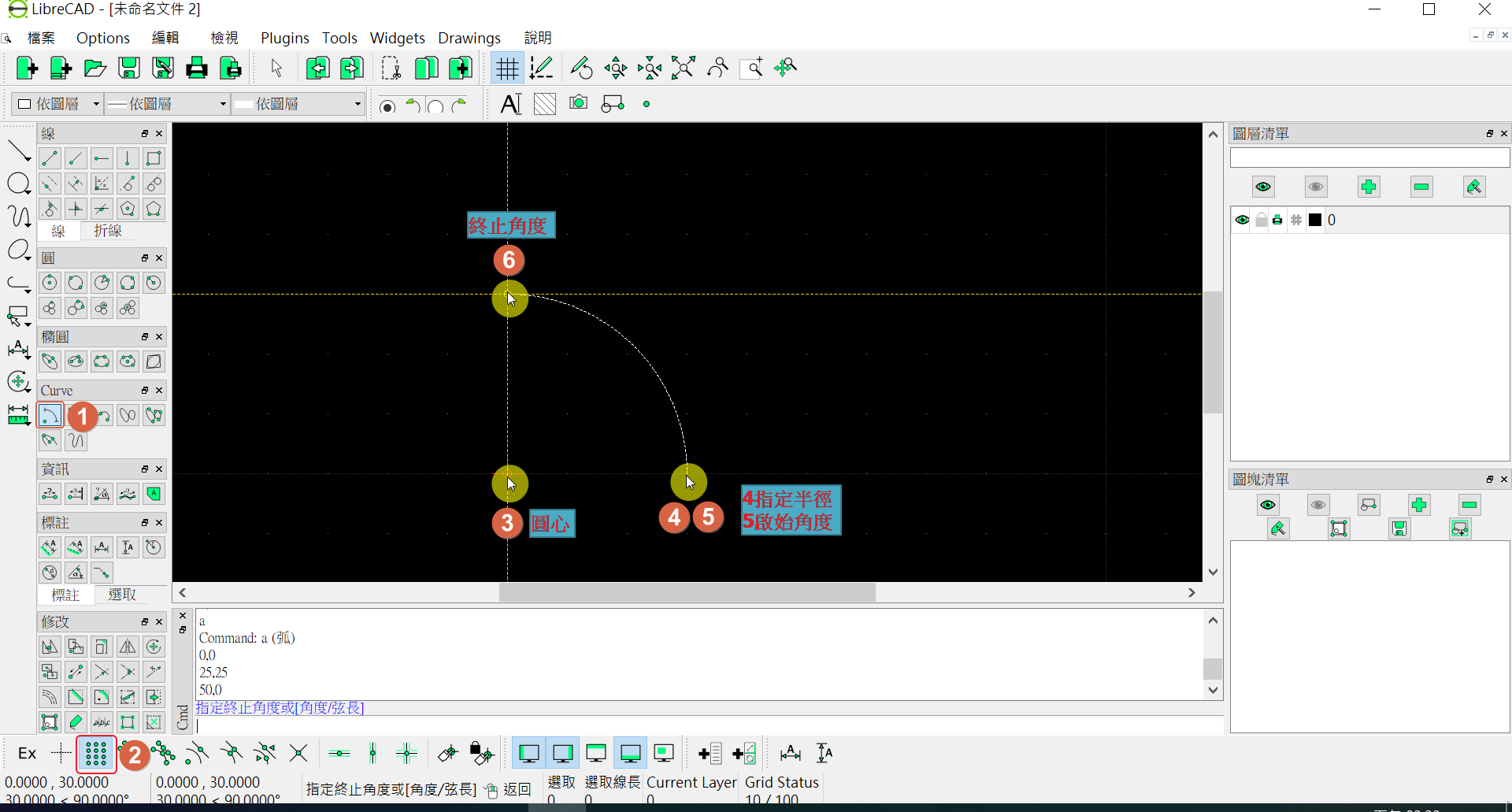

中心,啟始點,終止點¶

指定中心位置及啟始點終止點完成弧線.

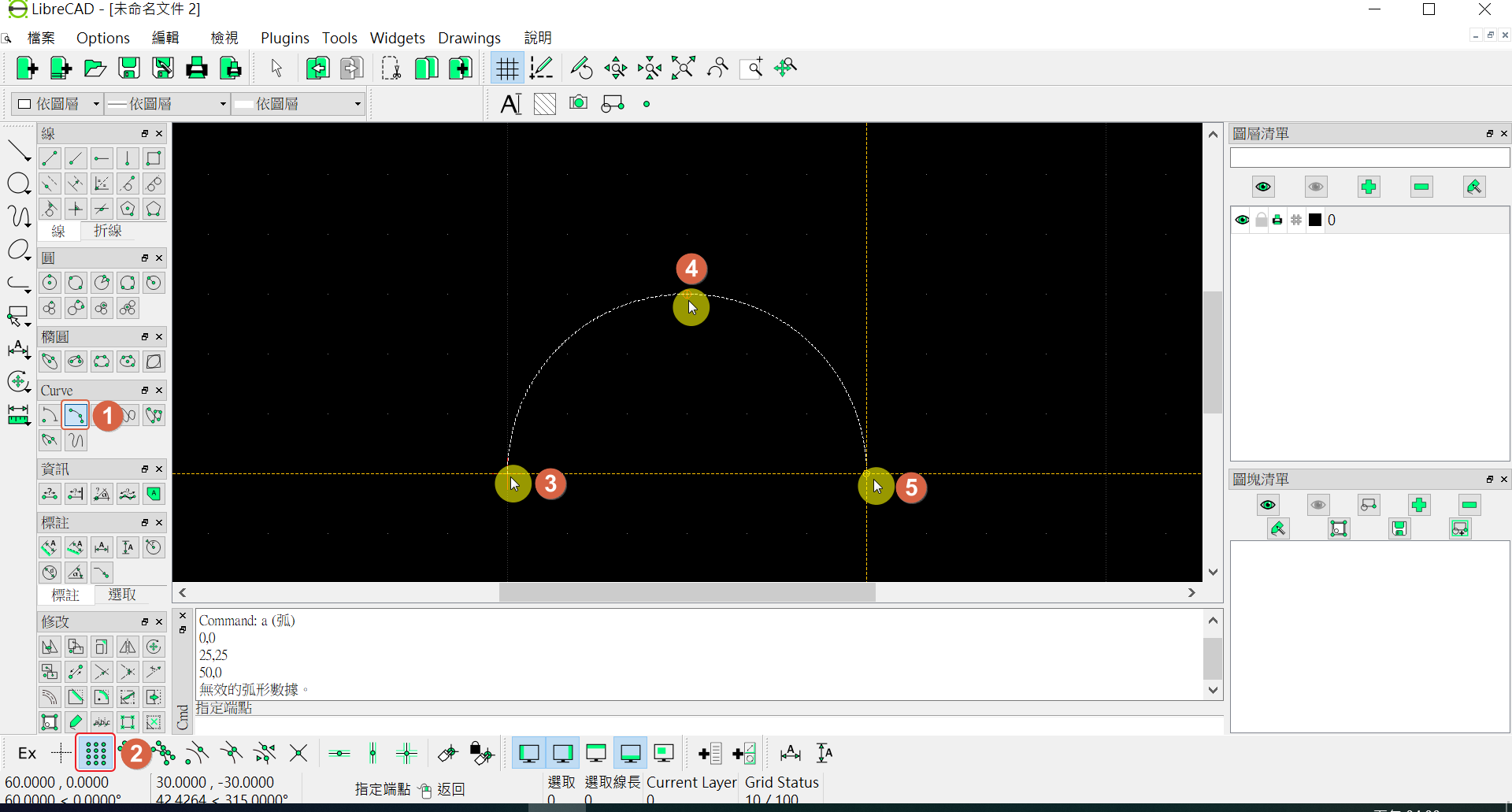

指定三點畫弧

指令

在指令列指令區輸入: a ‣ 0,0 ‣ 25,25 ‣ 50,0 ‣Esc

指令列輸入 a 按鍵,輸入第一點 0,0 按鍵,再輸入第二點 25,25 按 ,再輸入第三點 50,0 按鍵完成弧線,退出按

三點畫弧元件

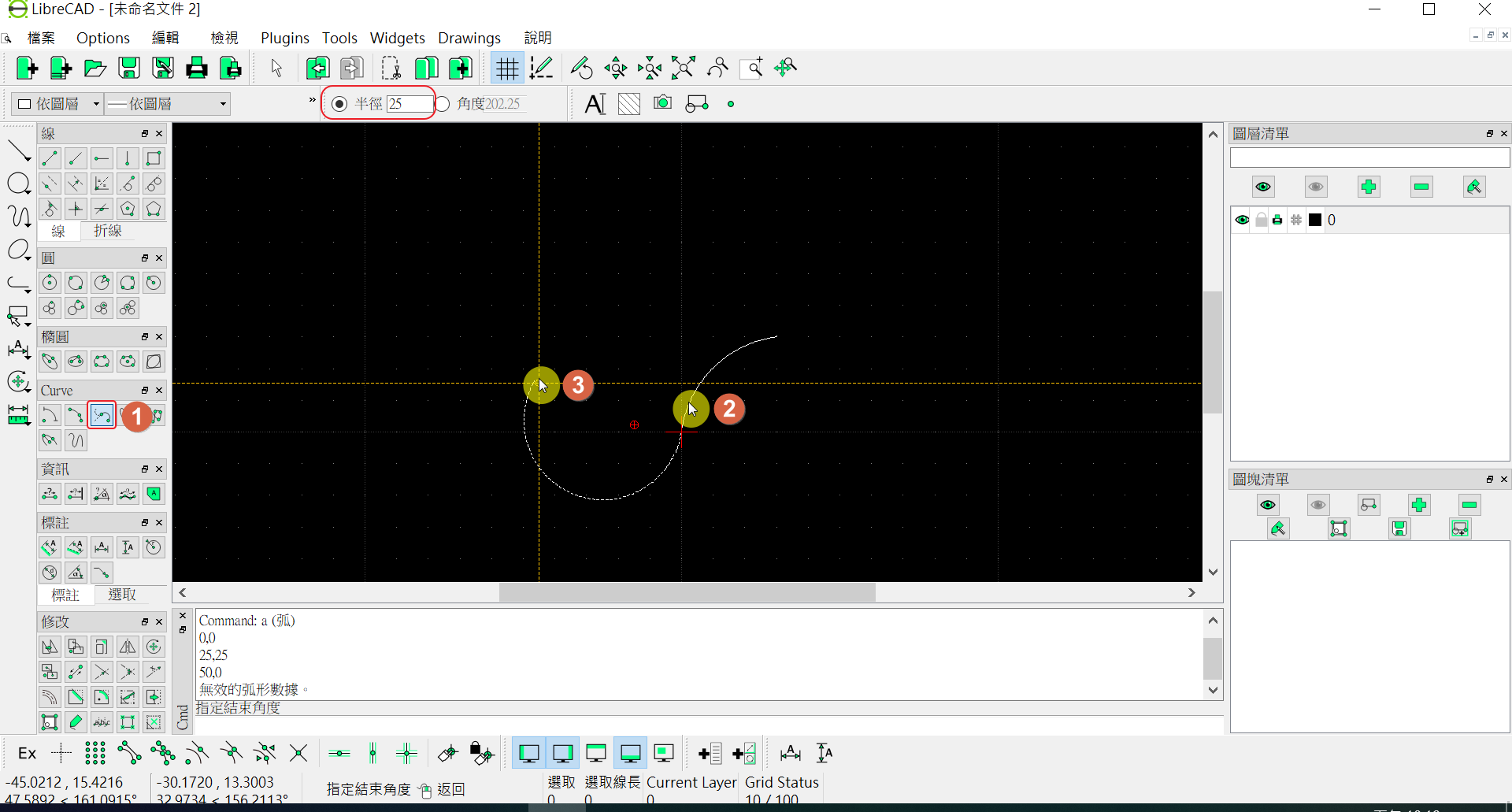

選擇圓弧,設定半徑或角度移動位置建立相切圓弧.

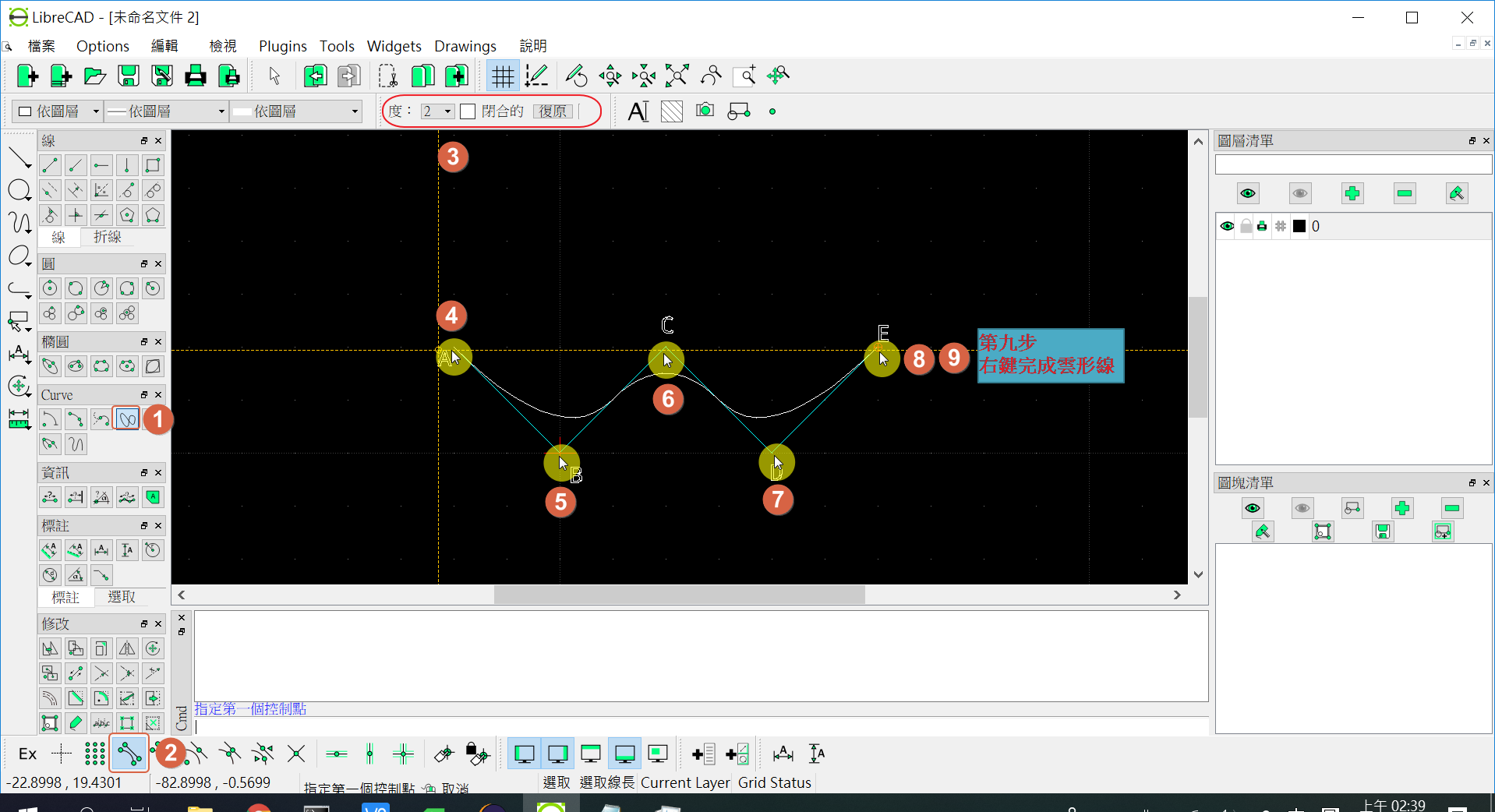

雲形線是一種曲線,計算點的位置靠近或穿越的平滑曲線.

指令

在指令列指令區輸入: spl ‣ -20,20 ‣ 0,0 ‣ 20,20 ‣ 40,0 ‣ 60,20 ‣Esc

指令列輸入 spl 按鍵,輸入第一點 -20,20 按鍵,再輸入第二點 0,0 按 ,再輸入第三點 20,20 按 ,再輸入第四點 40,0 按 ,再輸入第五點 60,20 按按鍵完成形雲線.

雲形線元件

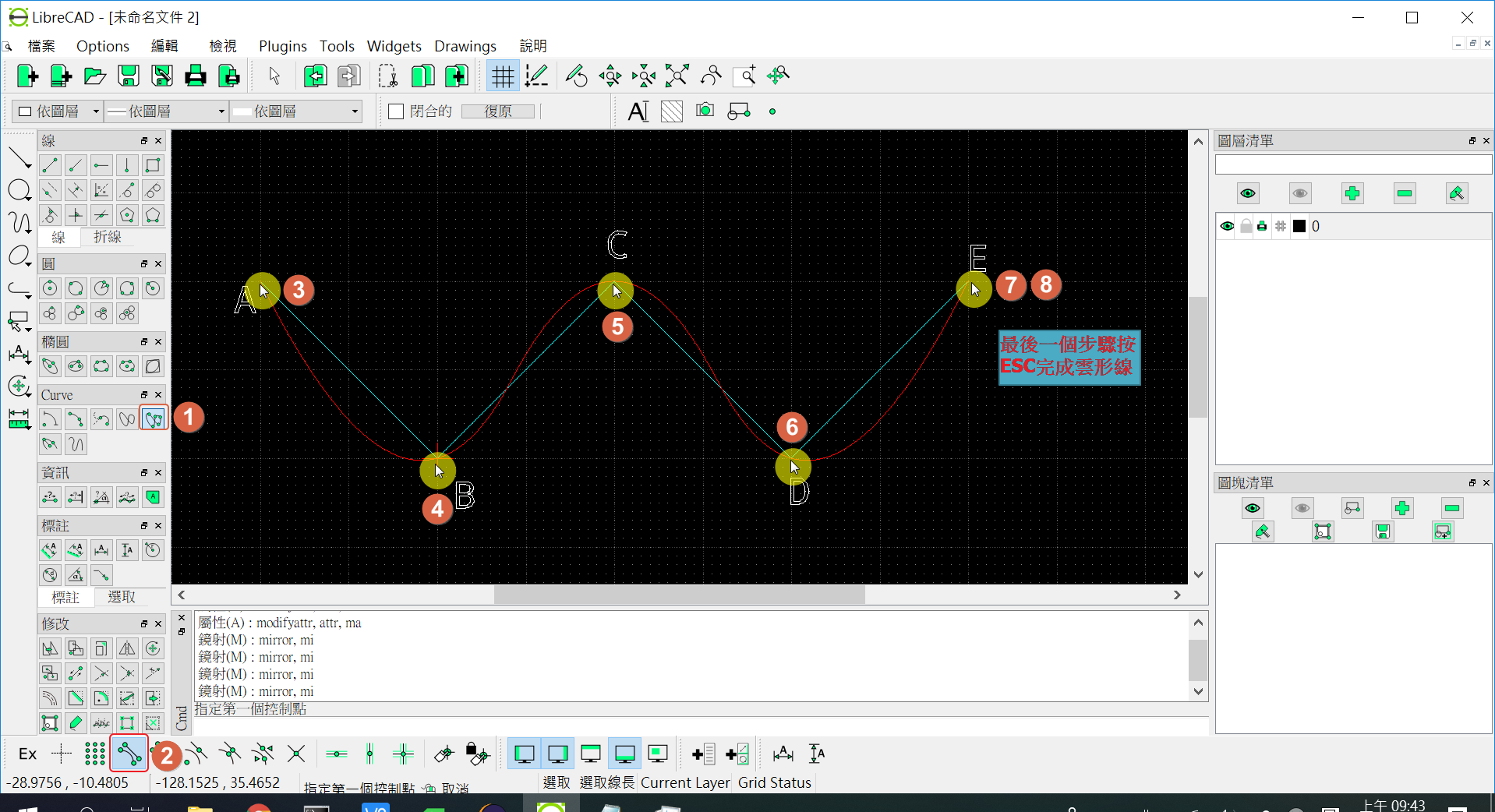

雲形線是在點位置上的平滑曲線.

指令

在指令列指令區輸入: stp ‣ -20,20 ‣ 0,0 ‣ 20,20 ‣ 40,0 ‣ 60,20 ‣Esc

指令列輸入 stp 按鍵,輸入第一點 -20,20 按鍵,再輸入第二點 0,0 按 ,再輸入第三點 20,20 按 ,再輸入第四點 40,0 按 ,再輸入第五點 60,20 按按鍵完成形雲線.

通過點的雲形線元件

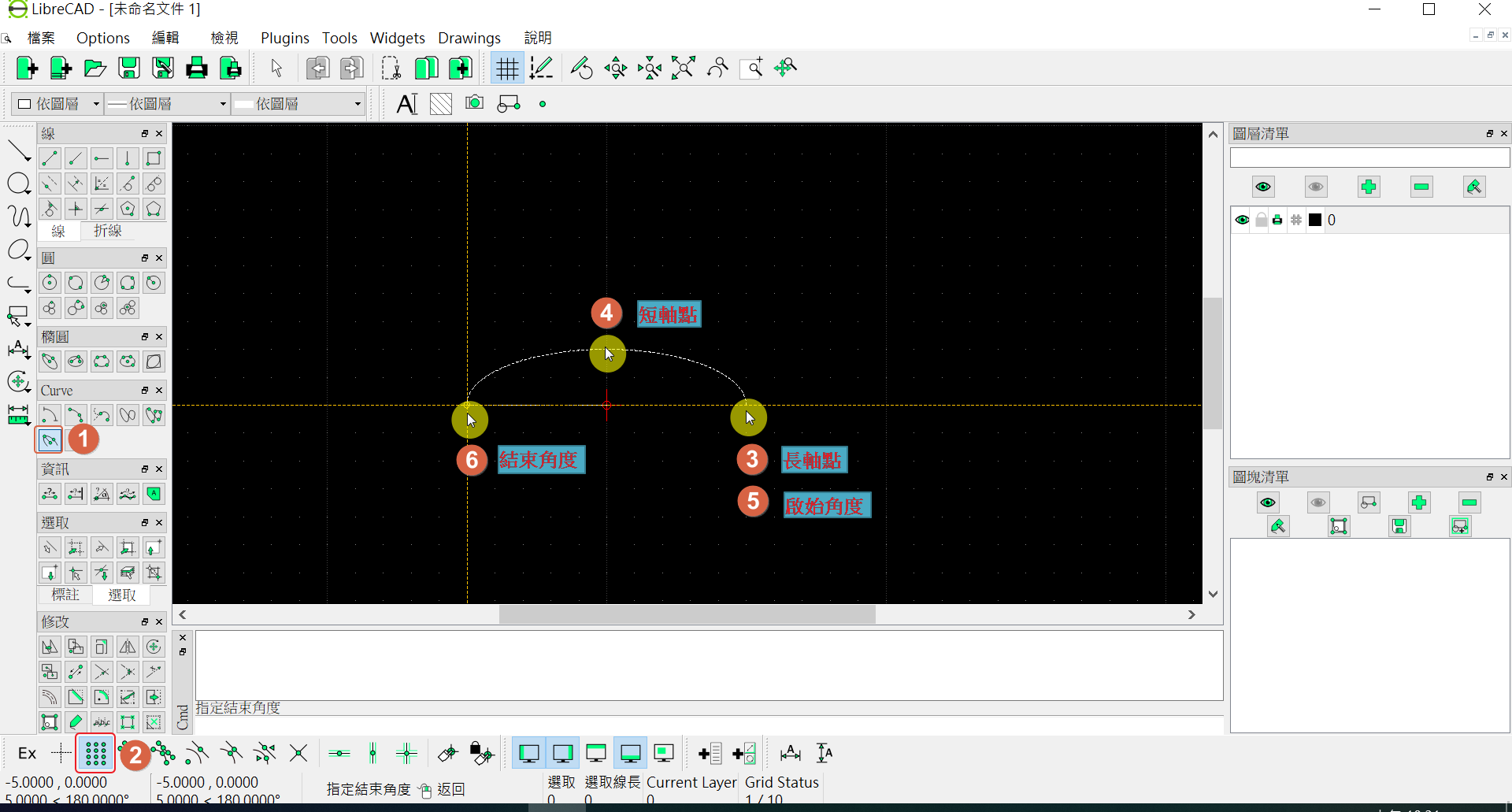

以橢圓的中心點指定長軸及短軸,指定起始角度及結束角度建立一個橢圓的弧形.

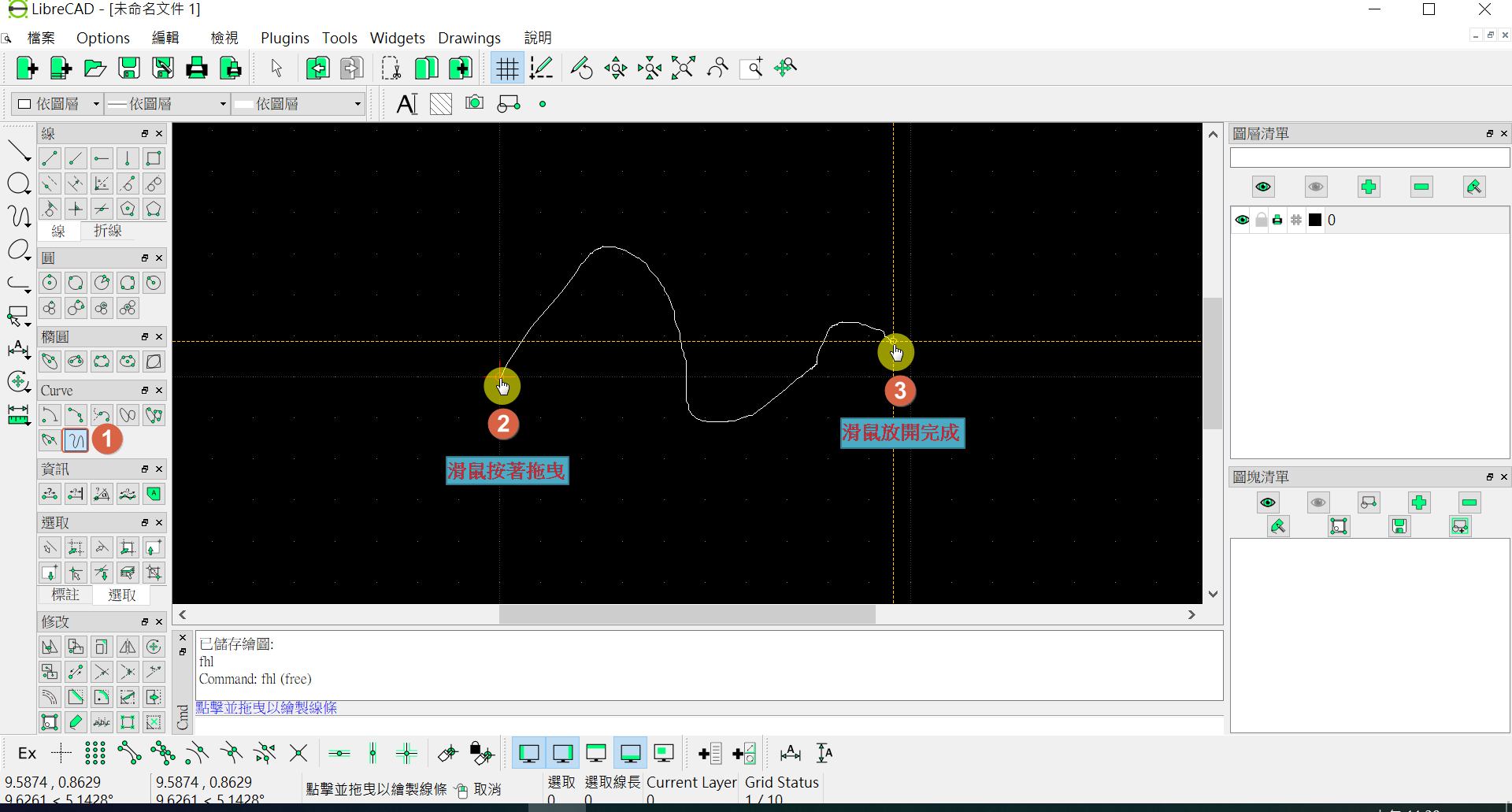

滑鼠左鍵按著拖曳畫線.

指令

在指令列指令區輸入: fhl ‣ 滑鼠左鍵按著拖曳 ‣ 滑鼠左鍵放開完成手繪線 ‣ Esc

指令列輸入 fhl 按鍵,滑鼠左鍵按著拖曳,放開完成手繪線退回上一步.

手繪線元件
