線¶

ALT ‣ Tools ‣ 線(L)

兩點¶

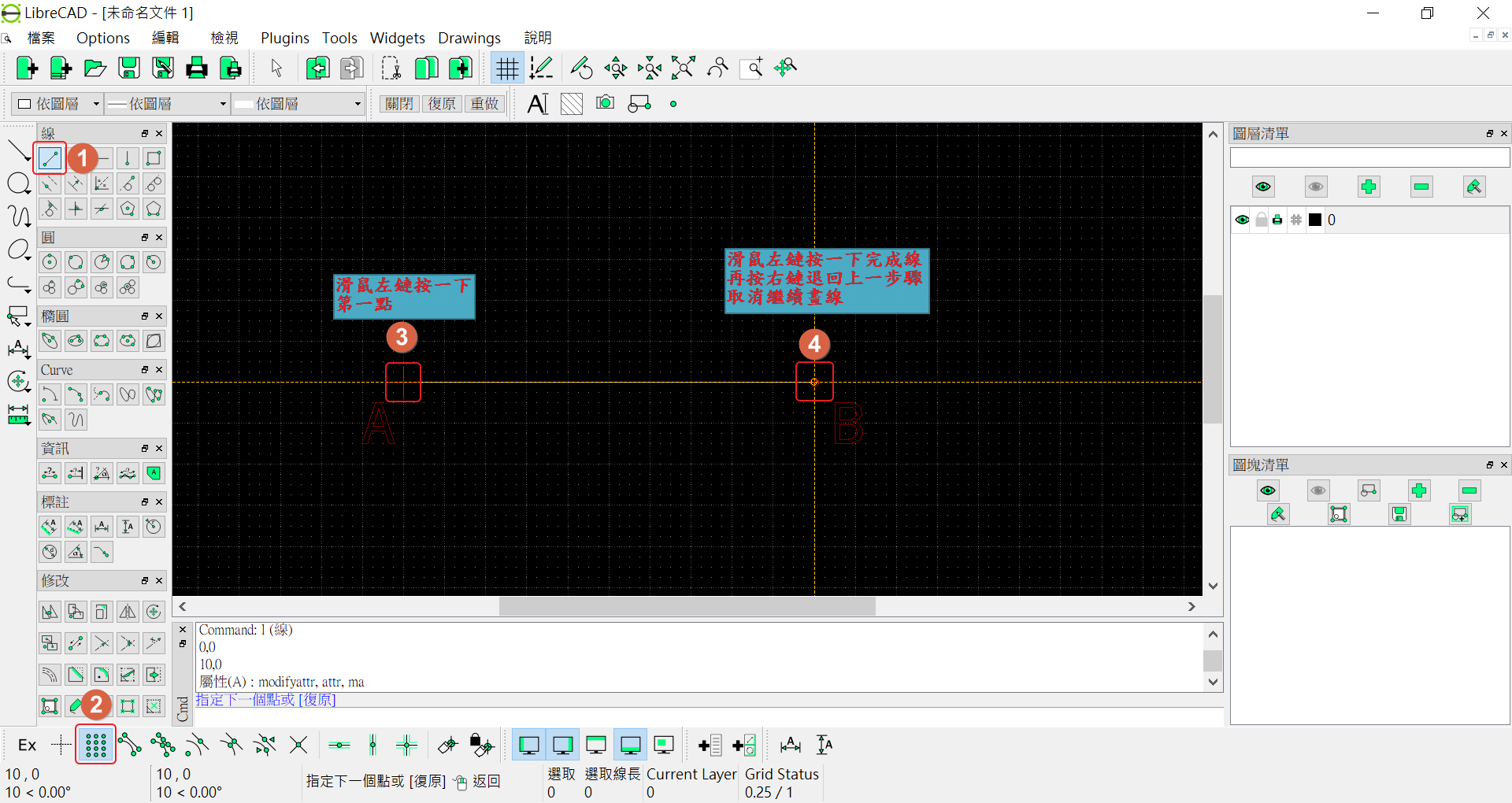

指定兩點畫線

指令

在指令列指令區輸入: l ‣ 0,0 ‣ 10,0 ‣Esc

指令列輸入 l 按鍵,輸入第一點 0,0 按鍵,再輸入第二點 10,0 按鍵完成線,退出按

兩點元件

角度¶

指定長度及角度畫線,指令使用 @長度<角度 ,@10<45 表示長度10丶角度45度的線.

指令

l ‣ 0,0 ‣ @10<45 ‣Esc

指令列輸入 l 按鍵,輸入第一點 0,0 按鍵,再輸入 @10<45 按鍵完成線,退出按

角度元件

水平¶

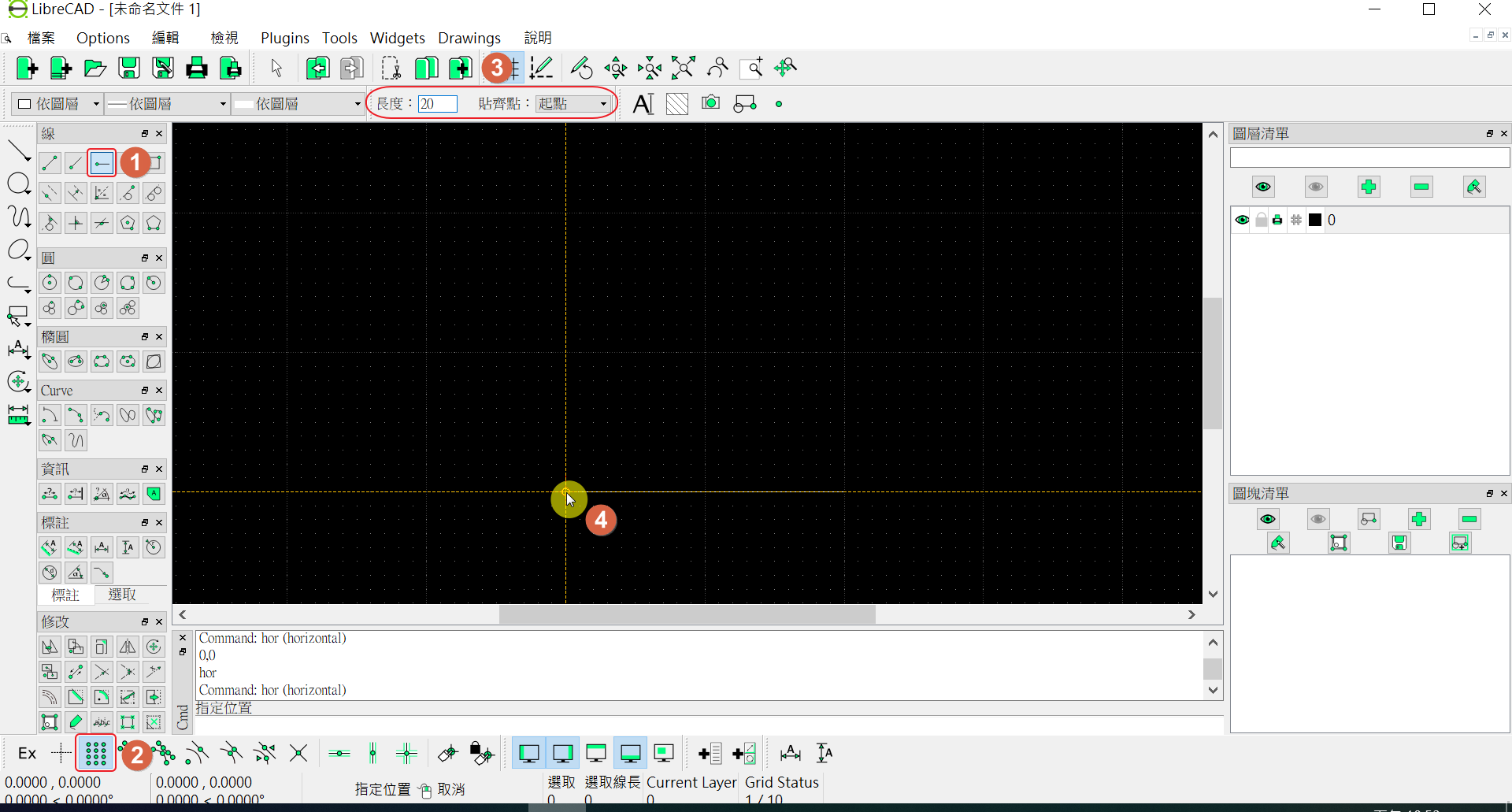

水平線(指定長度)

指令

hor ‣ 設定長度 ‣ 0,0 ‣Esc

指令列輸入 hor 按鍵,到上方工具列長度設定 ,再到指令列輸入 0,0 按鍵完成線,退出按

水平元件

垂直¶

同水平線方式指令 hor 改成 ver ,元件如下圖

矩形¶

指定兩點畫矩形.

指令

在指令列指令區輸入: rec ‣ 0,0 ‣ 10,10 ‣Esc

指令列輸入 rec 按鍵,輸入第一點 0,0 按鍵,再輸入第二點 10,10 按鍵完成線,退出按

矩形元件

通過一點的平行線¶

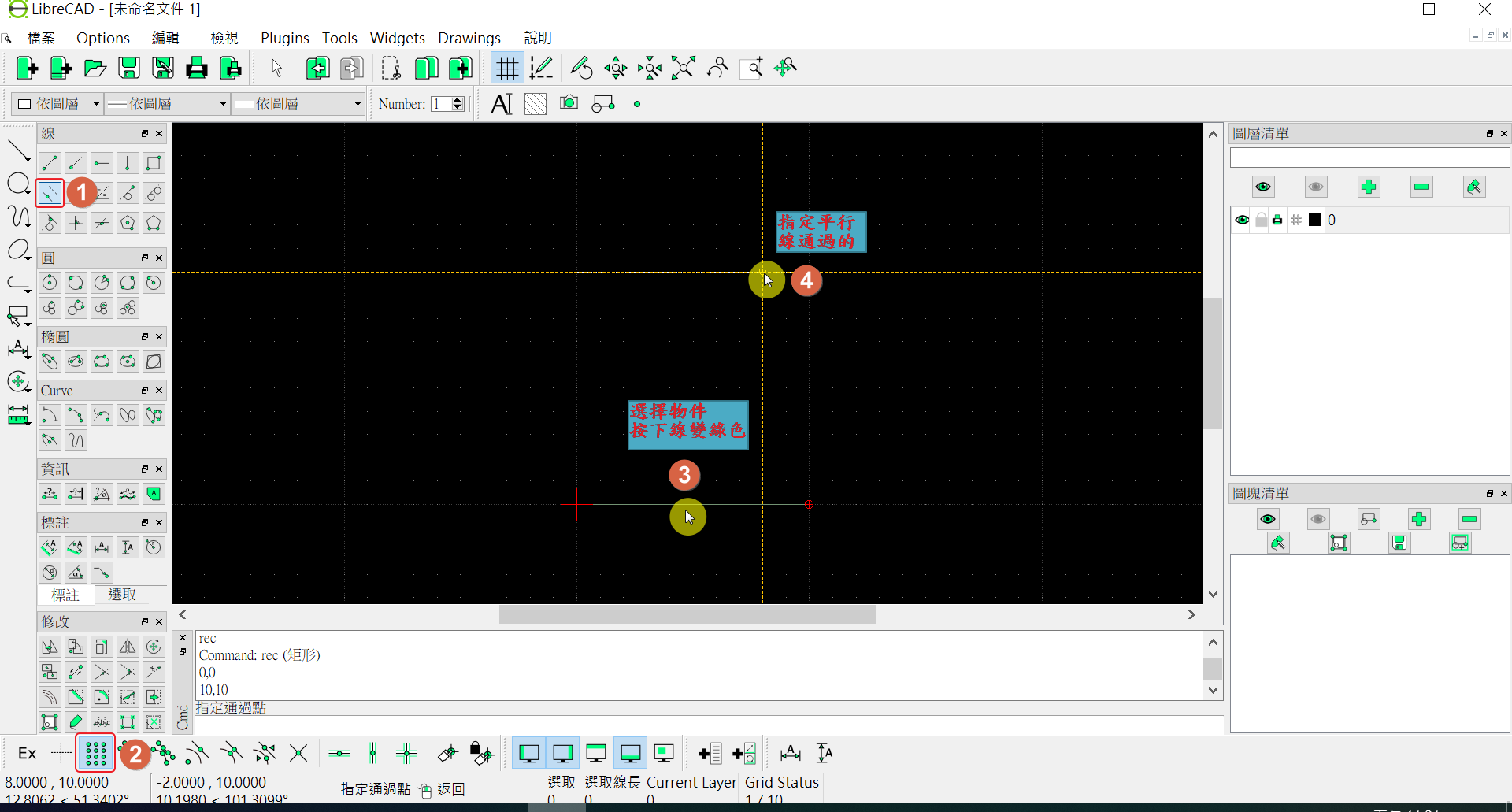

選擇要建立平行線的物件,再移到平行線通過的點來產生平行線

指令

在指令列指令區輸入: pp ‣ 選擇物件 ‣ 指定平行線通過的點 ‣Esc

指令列輸入 pp 按鍵,選擇物件按鍵 (綠色反白),再移到平行線通過的點按鍵完成平行線,退出按

通過一點的平行線元件

平行線¶

指定距離建立平行線

指令

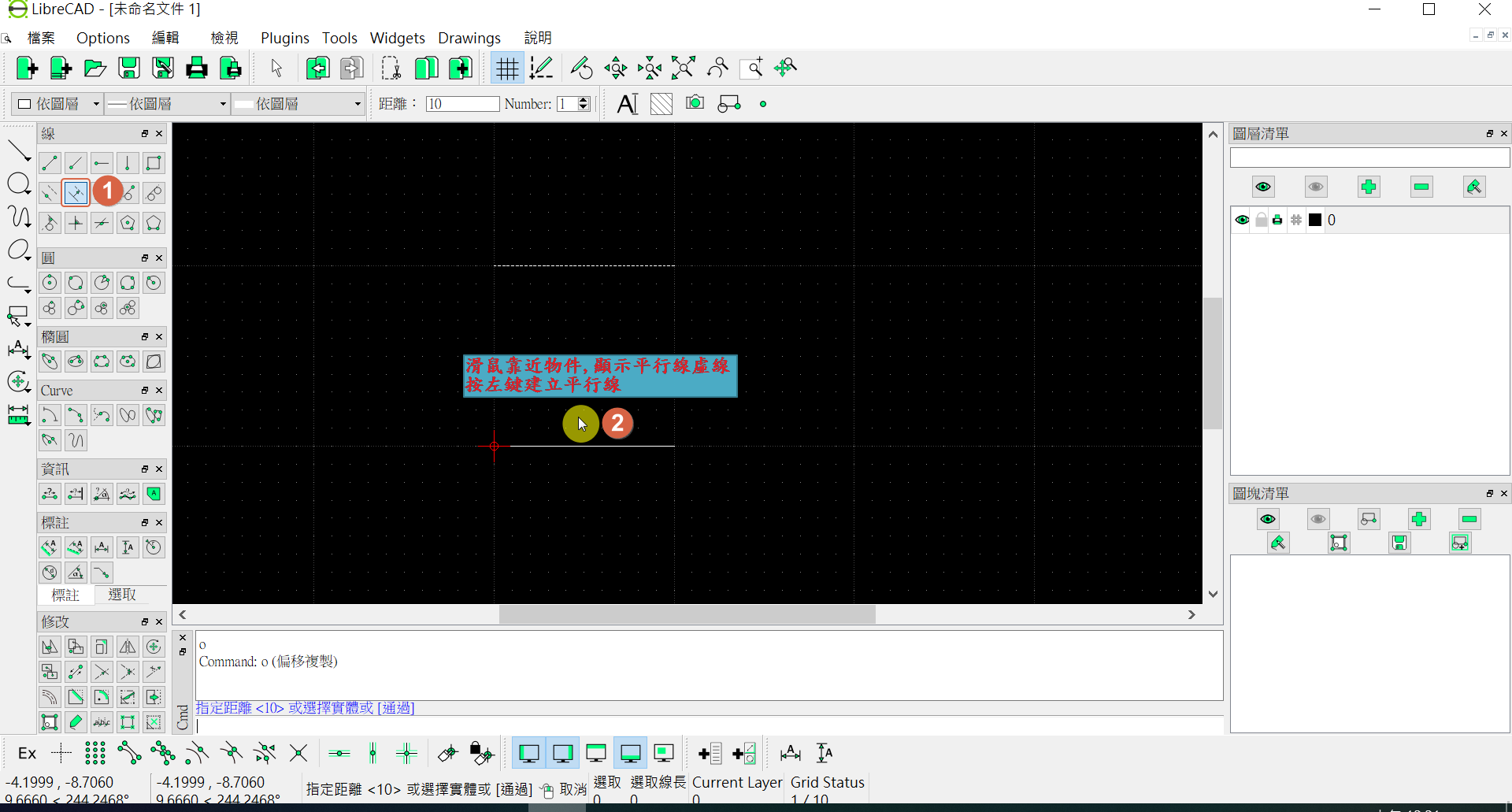

在指令列指令區輸入: pa ‣ 滑鼠靠近物件 ‣ 滑鼠左鍵 ‣Esc

指令列輸入 pa 按鍵,到上方工具列長度設定 ,滑鼠移至物件附近(顯示平行線虛線),按鍵完成平行線,退出按

平行線元件

角平分線¶

選擇二條線作角平分線

指令

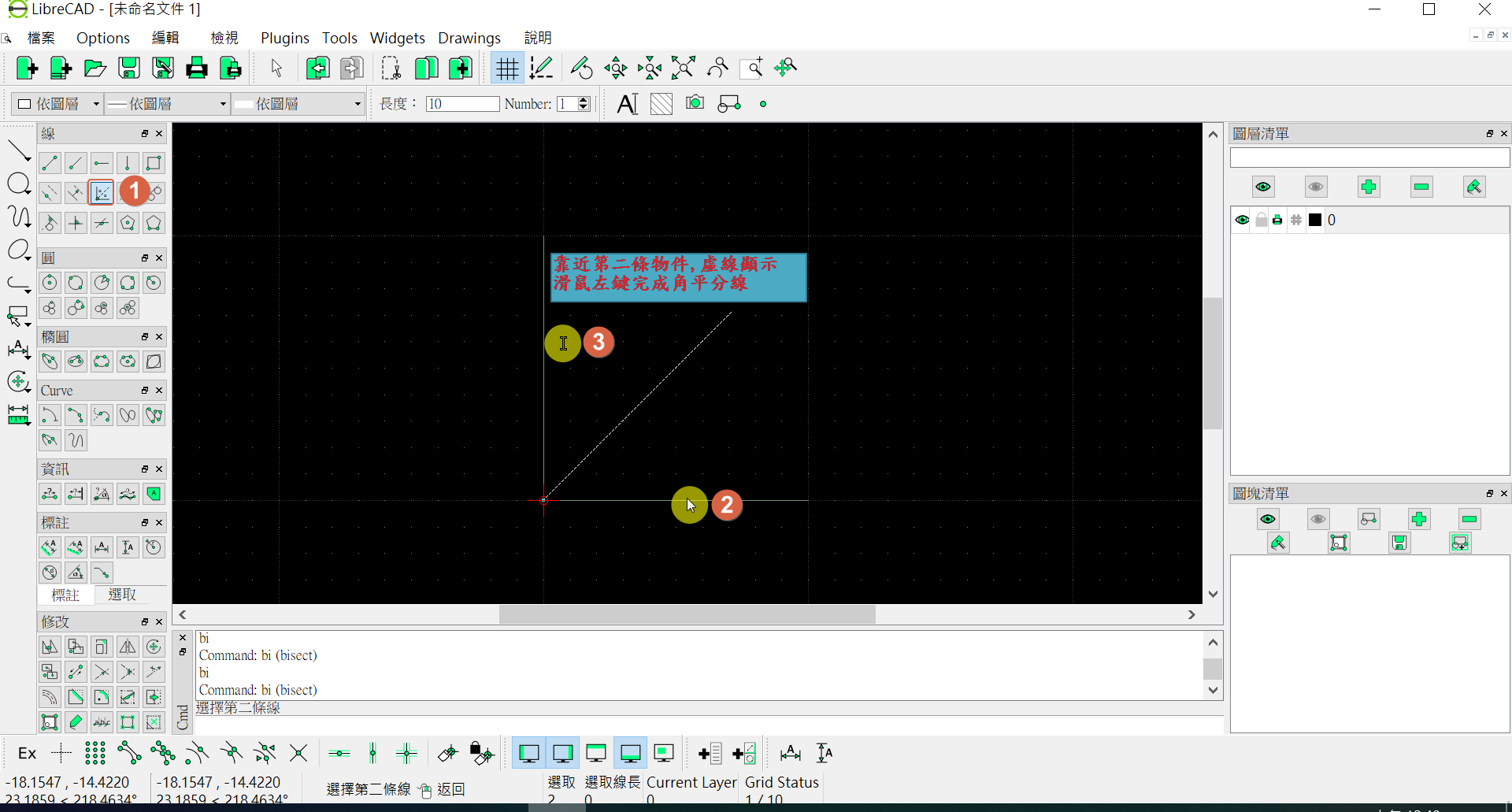

在指令列指令區輸入: bi ‣ 選擇第一條線 ‣ 滑鼠靠近第二條線產生虛線 ‣Esc

指令列輸入 bi 按鍵,到上方工具列長度設定 ,選擇第一條線,按 ,滑鼠靠近第二條線產生虛線,按鍵完成角平分線,退出按

角平分線元件

切線(點,圓/弧/橢圓）¶

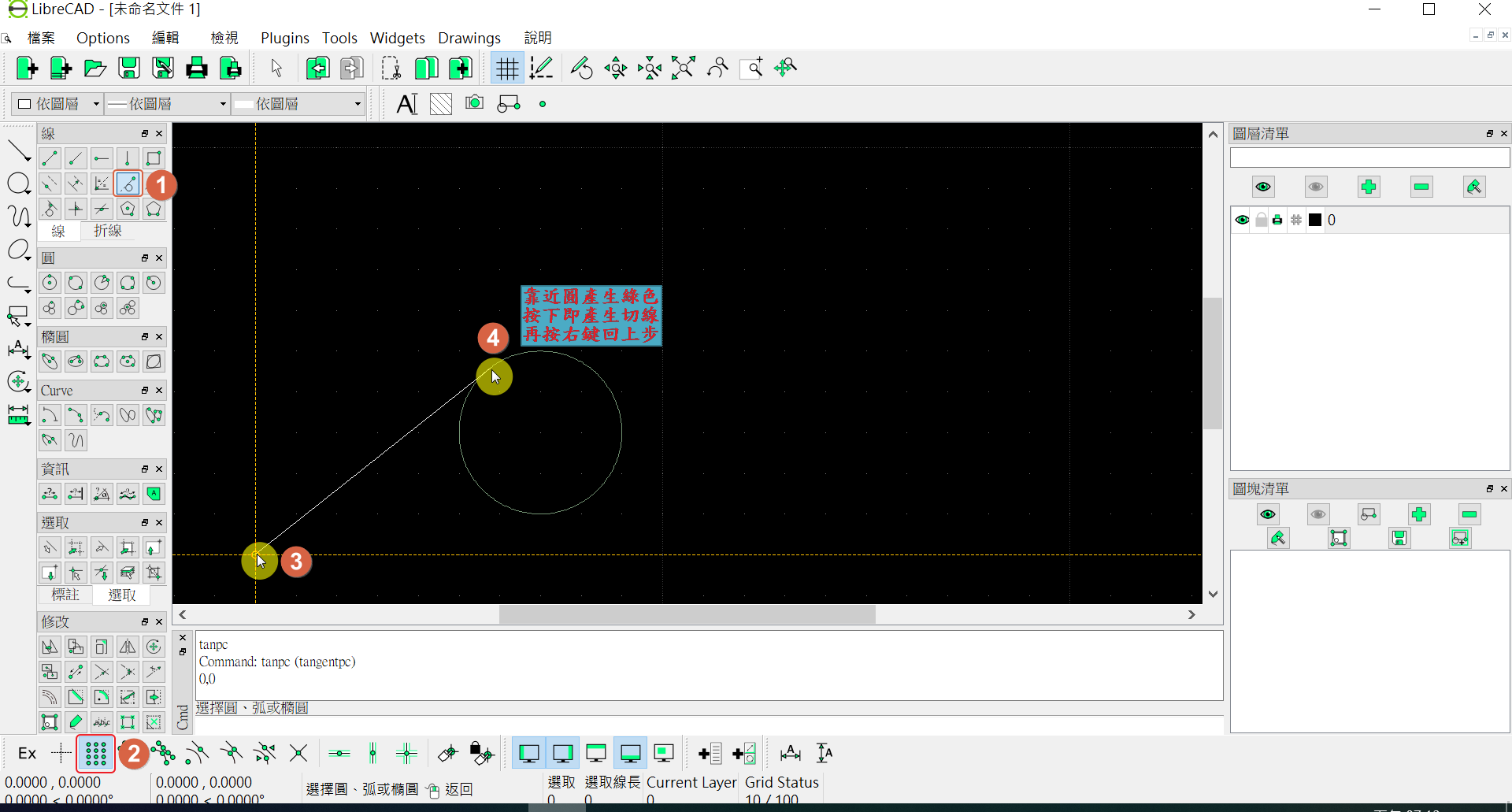

一點至圓或則弧或則橢圓的切線

指令

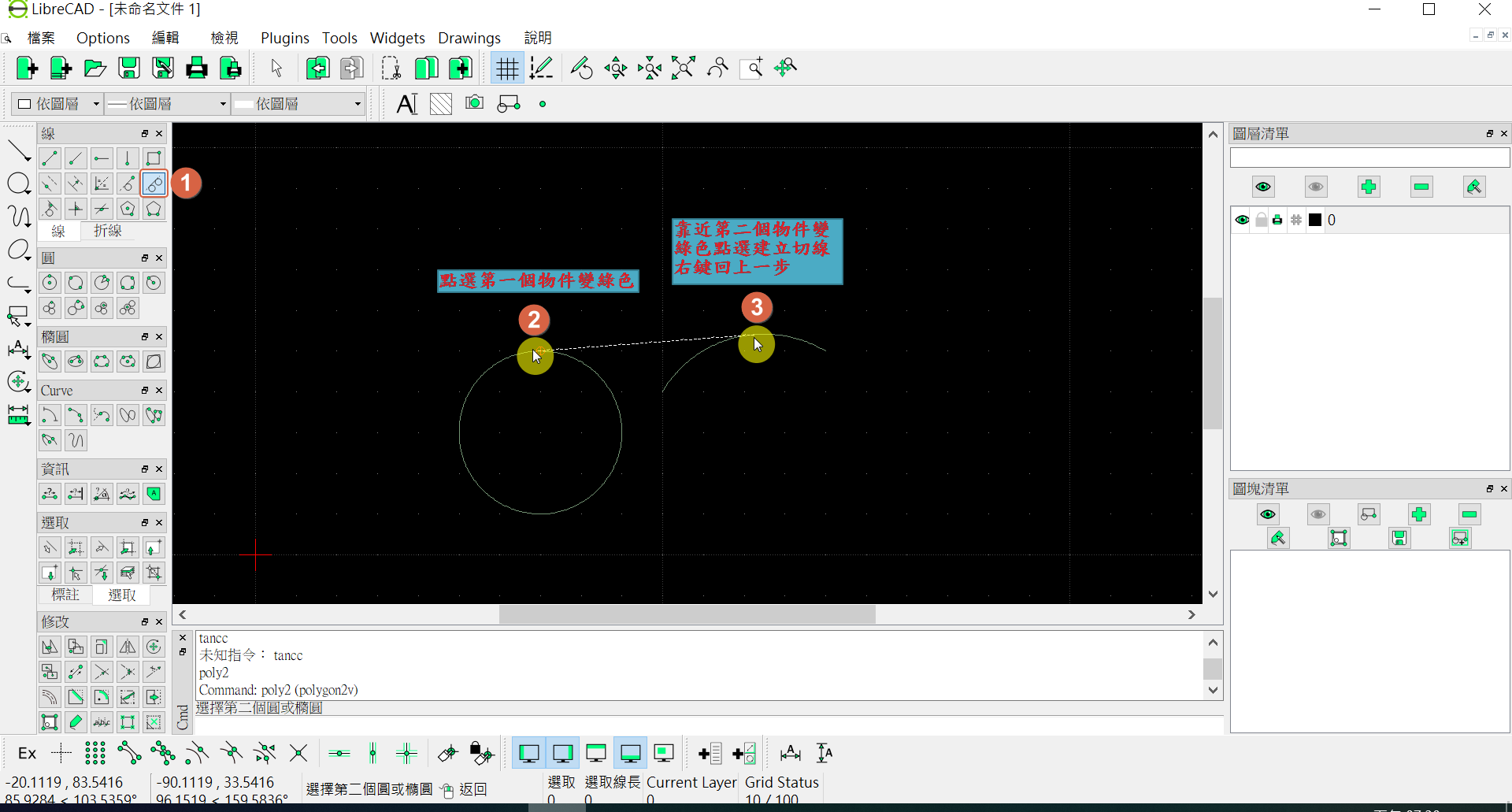

在指令列指令區輸入: tanpc ‣ 輸入點座標 ‣ 滑鼠點選圓或弧或橢圓‣Esc

指令列輸入 tanpc 按鍵,輸入點座標 0,0 ,按 ,滑鼠靠近圓或弧或橢圓產生綠色,按鍵完成切線,退出按

切線元件(點,圓/弧/橢圓）

切線(圓/弧/橢圓,圓/弧/橢圓）¶

二個物件（圓或弧或橢圓）間的切線

正交切線(線,圓/弧/橢圓）¶

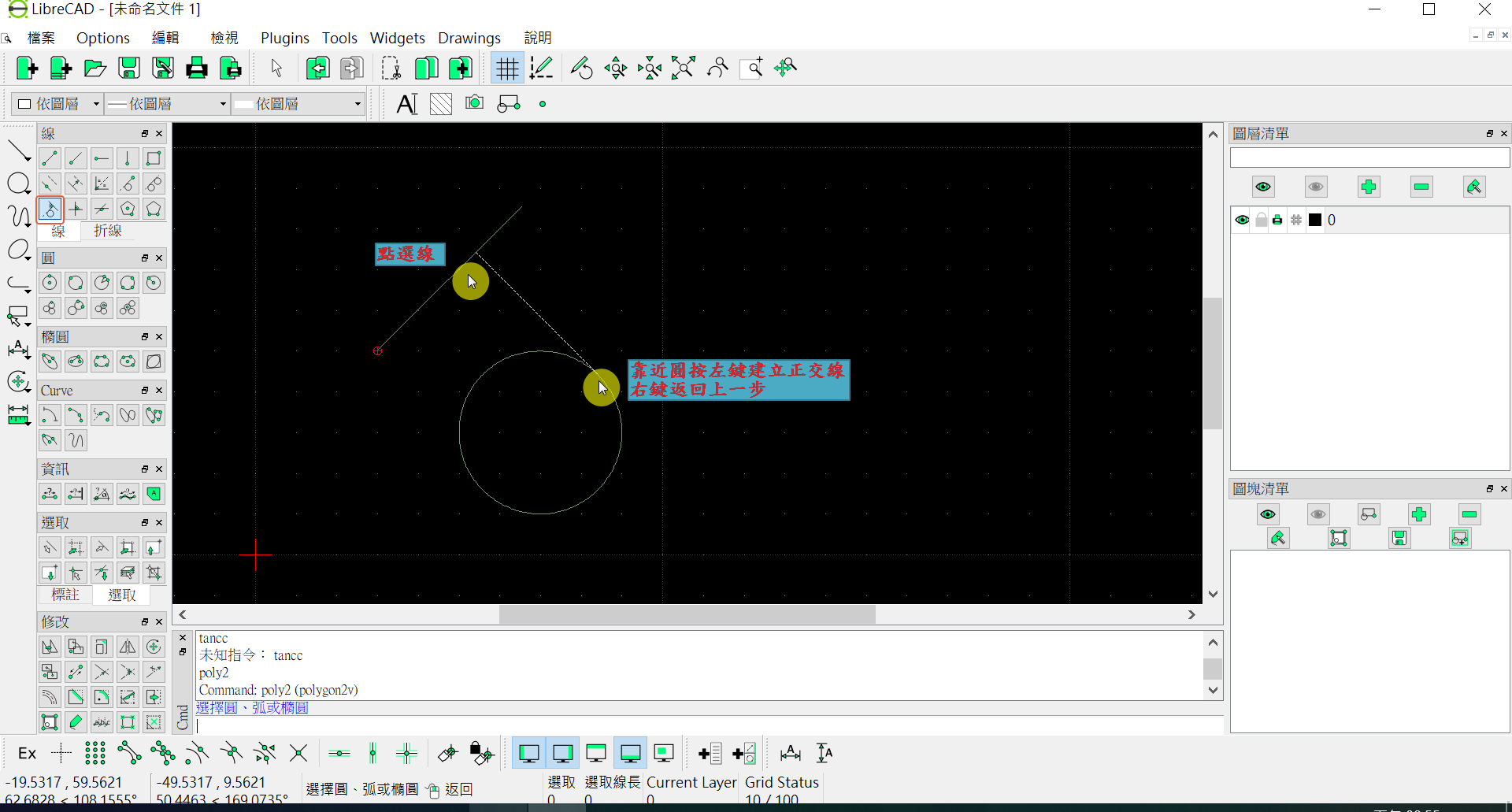

二個物件（圓或弧或橢圓）間的切線

正交線¶

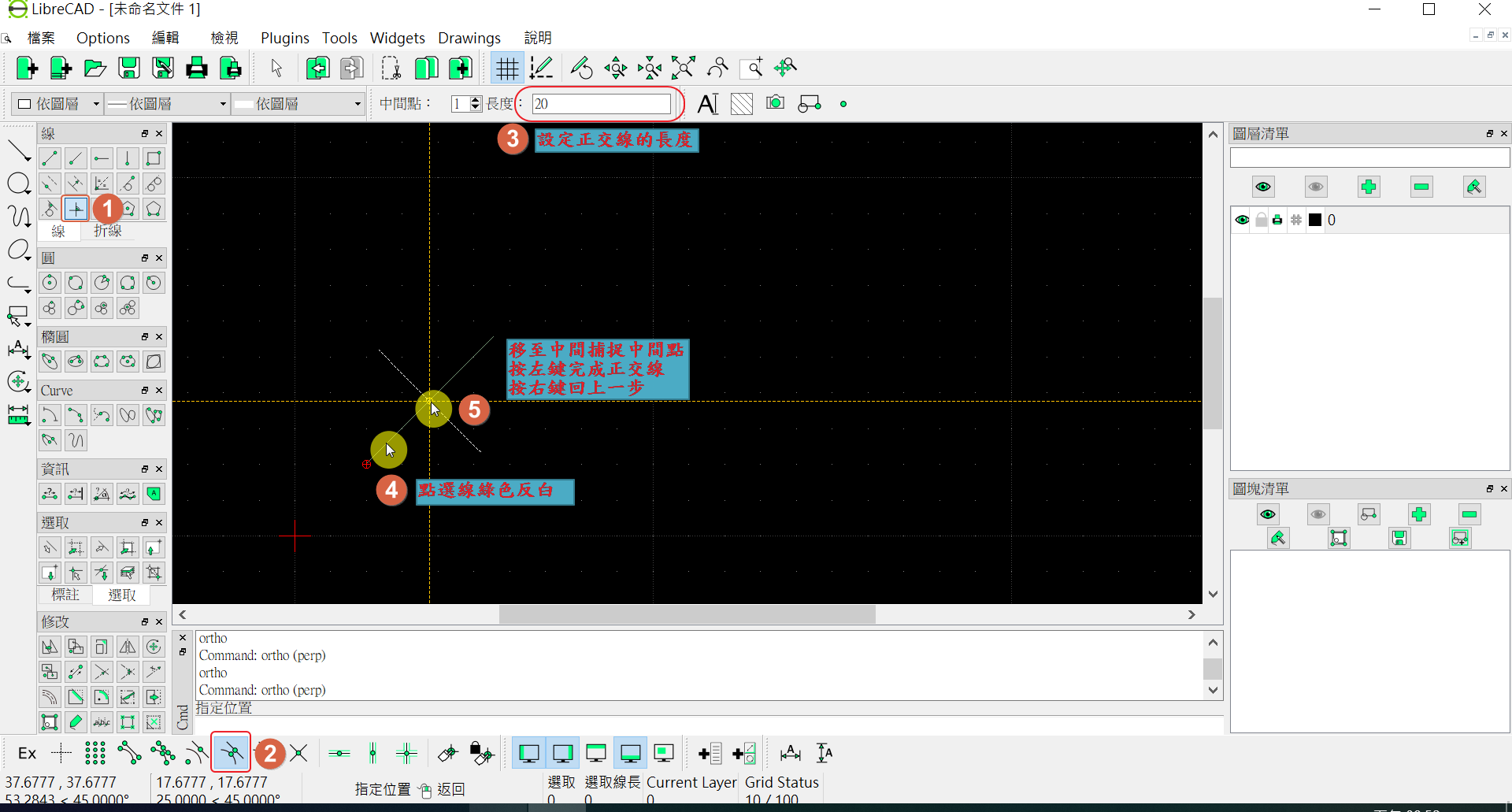

建立正交線,就是垂直線的意思.

指令

在指令列指令區輸入: ortho ‣ 點選物件 ‣ 移至正交位置‣Esc

指令列輸入 ortho 按鍵, sm (捕捉中間點)按 ,滑鼠移至設定長度,滑鼠選擇線物件按左鍵 ,滑鼠移至中間捕捉到中間點按按左鍵完成正交線,退出按

正交線元件

角度交叉線¶

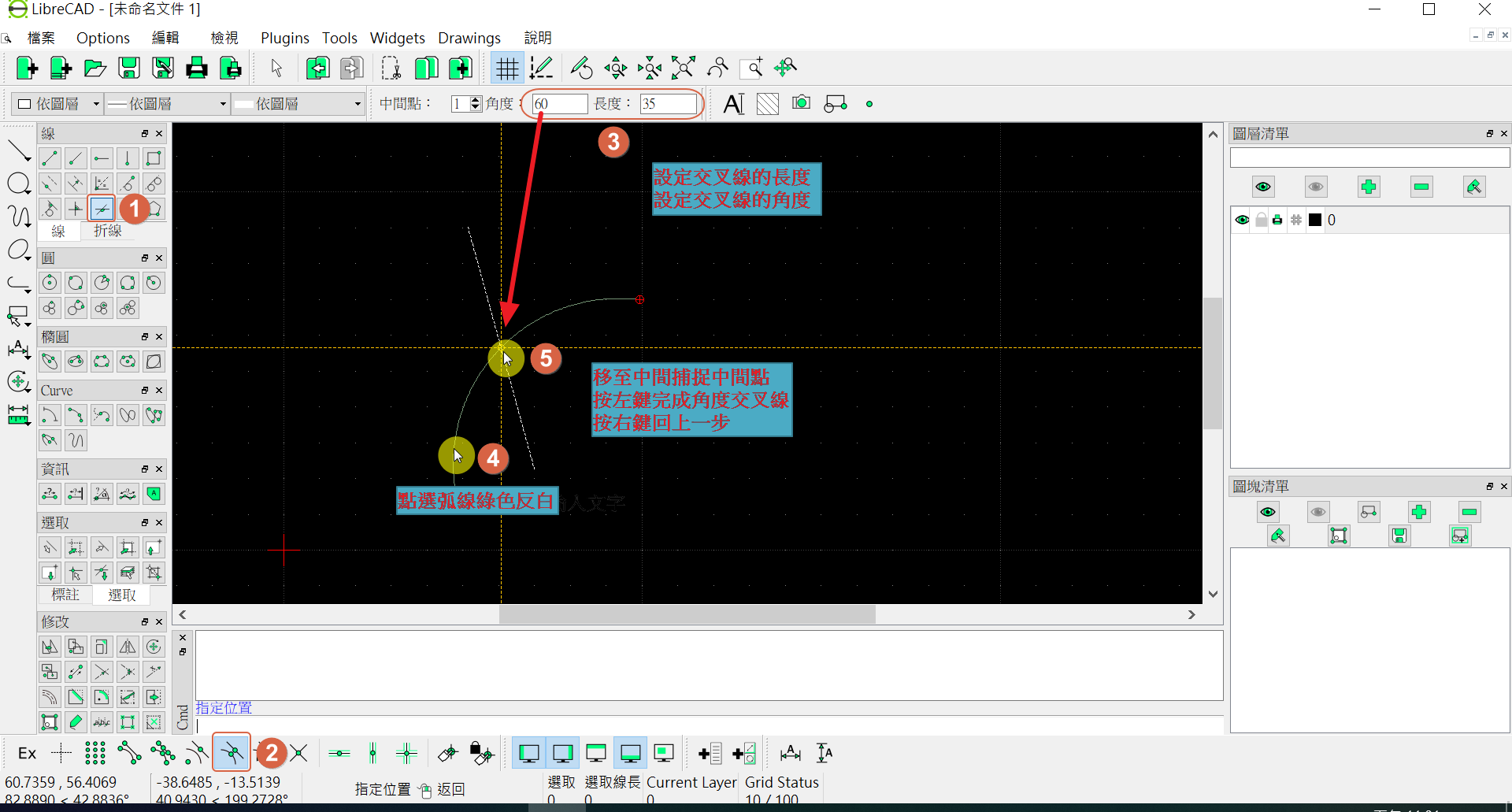

相對角度的交叉線

多邊形(中心,頂點)¶

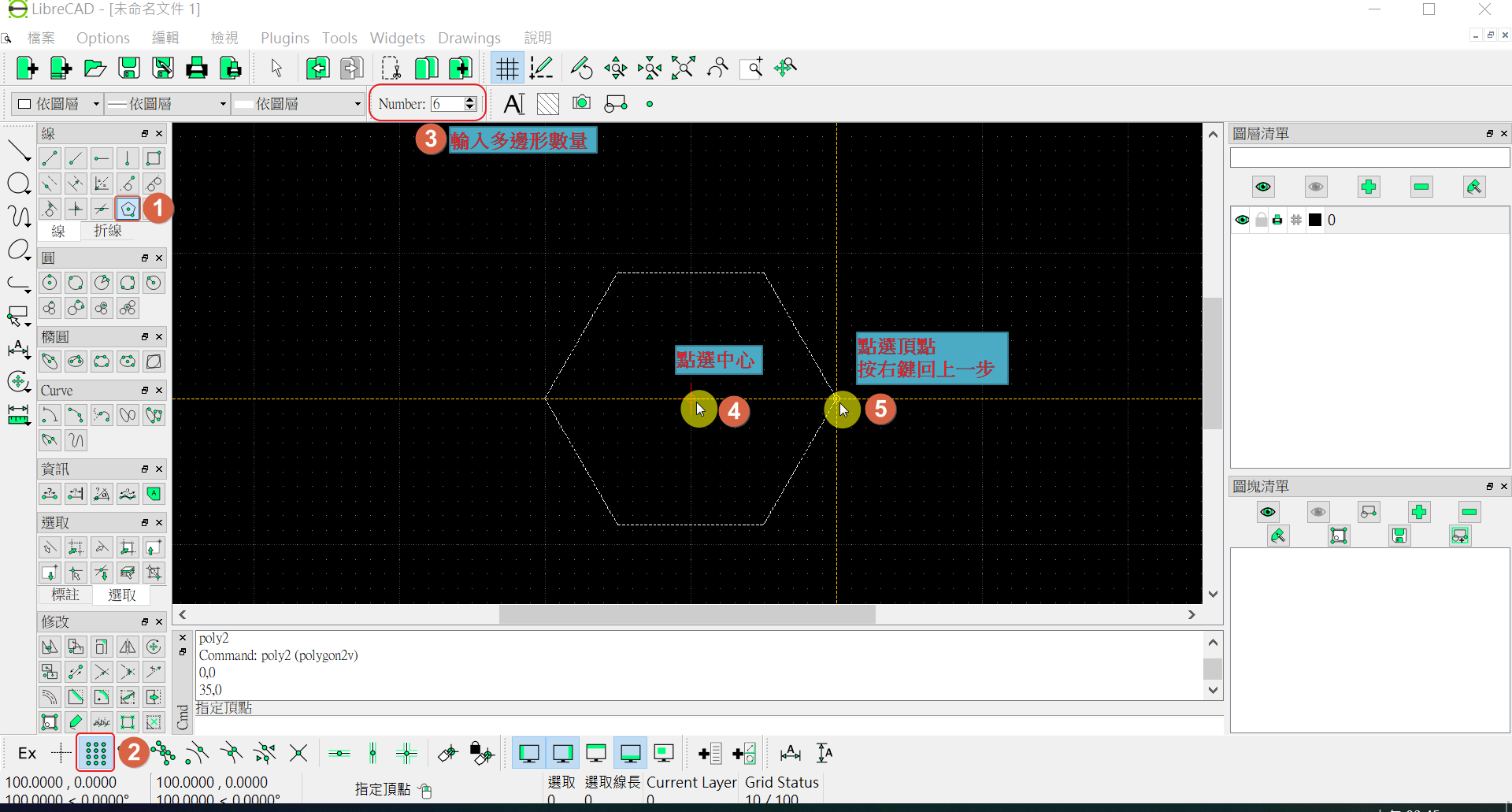

指定多邊形數量(>=3),以中心至頂點方式產生多邊形.

多邊形(頂點,頂點)¶

指定多邊形數量(>=3),以頂點至頂點方式產生多邊形.

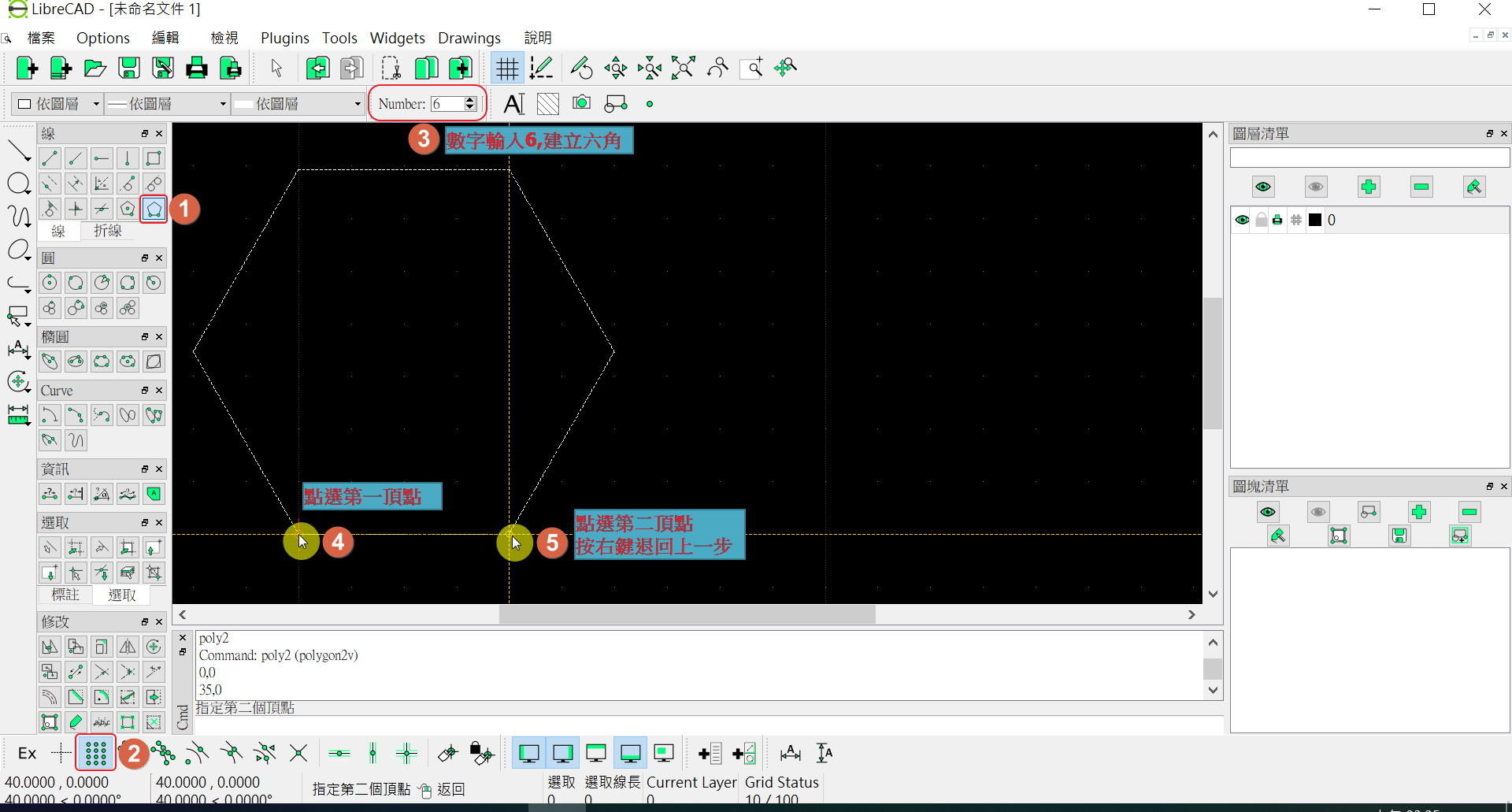

在指令列指令區輸入: poly2 ‣ 設定多邊形數量 ‣ 第一個頂點 ‣ 第二個頂點 ‣Esc

指令列輸入 poly2 按鍵, 至輸入 6 ,回指令列輸入第一頂點 0,0 按 ,輸入第二頂點 35,0 按完成六角形,退出按

多邊形(頂點,頂點)元件

畫線指令列表¶

動作	工具	指令
二點畫線		l, li, line
畫平行線		o, pa, offset, parallel
畫矩形		rec, rect, rectangle
畫正交線		ortho, perp
畫垂直線		ver, vertical
畫水平線		hor, horizontal
畫角平分線		bi, bisect
畫切線(P,C)		tanpc, tangentpc
畫多邊形(頂點,頂點)		poly2, polygon2v
通過一點的平行線		pp, ptp
